Автоматический кромкооблицовочный станок WoodTec Compact
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.
- Торцовка, фрезеровка, радиусная циклевка и полировка в станке длиной 2,7 м
- Скорость подачи 10 м/мин
- Пульт управления Touch Screen с подсказками по неисправностям
- Станок с уникальными опциями, таким как радиусная цикля и предварительный разогрев торца детали
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 10 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
CХЕМА ОБРАБОТКИ:
Торцовка | Фрезерование свесов | Циклевка плоская | Полировка |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Клеевой узел
|
|

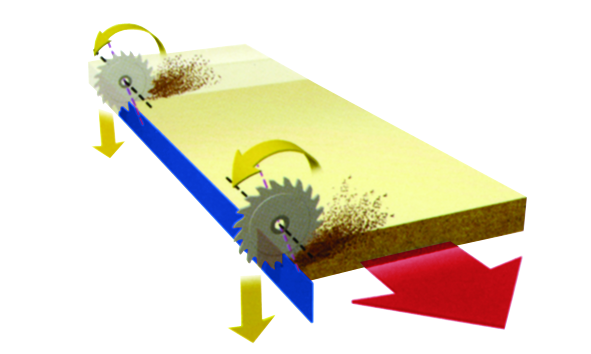

Торцовочный агрегат
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности:
|
|
Узел фрезерный снятия свесов
|
|
Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт. |
|
Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
|
Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
Технические характеристики станка WoodTec Compact:
Толщина кромочного материала | мм | 0,4-3 |
Толщина детали, мин/макс | мм | 12-55 |
Размеры обрабатываемой детали
(мин) - длинна x ширина |
мм | 120 x 80 |
Скорость подачи | м/мин | 10 |
Мощность двигателей чистовой торцовки- 2шт. | кВт | 2х0,22 |
Обороты пил | об/мин | 12000 |
Фрезы узла снятия свесов кромки по плоскости - 2шт. | мм | Ф75; Z = 4; R2 |
Мощность двигателей фрезерного узла-2шт. | кВт | 2х0,37 |
Обороты | об/мин | 12000 |
Полировальный узел – мощность | кВт | 2х0,18 |
Обороты | об/мин | 1400 |
Общая мощность | кВт | 5,11 |
Питающее напряжение (3 фазы) | В | 380 |
Давление сжатого воздуха | Bar | 6,5 |
Габаритные размеры
- длина - ширина - высота |
мм |
2620 1080 1340 |
