Сверлильно-присадочный станок WoodTec 21 NEW |
Сверлильно-присадочный станок WoodTec 21 NEW
НАЗНАЧЕНИЕ:
Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
На любых предприятиях по производству корпусной мебели.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
1) Пневматическая регулировка угла наклона многошпиндельного агрегата;
2) Возможность сверления в пласть и торец деталей, сверление под углом ;
3) Прижим детали двумя пневматическими цилиндрами;
4) Автоматическое управление рабочими операциями (старт-педаль);
5) Передвижная упорная линейка с мм-шкалой, L = 1500 мм - 2шт.;
6) Четыре передвижных откидывающихся упора;
7) Передвижные боковые линейки (правая/левая) с цифровыми индикаторами;
8) Спиральный кулачек настройки глубины сверления;
9) Автоматическая система уменьшения глубины сверления на 10 мм при переходе сверлильной группы в вертикальное положение (сверление в пласти);
10) Комплект быстросъемных патронов 5 шт.

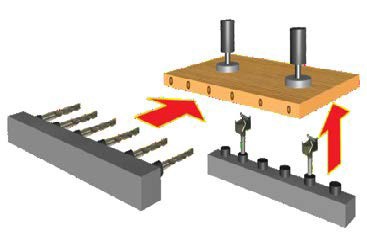

СХЕМА ОБРАБОТКИ:
РУКТИВНЫЕ ОСОБЕННОСТИ:
- Сверлильная голова
Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45 градусов.
- Пневмоприжимы
Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали. Имеют возможность перемещения по направляющим в 3-х осях, для наиболее точной и удобной фиксации заготовки.
- Составные линейки
Универсальные составные линейки с флажковыми упорами могут быть расположены как вдоль траверсы, так и поперек нее на фронтальных упорах, позволяя просверливать отверстия в заготовках нестандартной длины. В комплекте идет 2 линейки по 1,5 метра.
- Быстросъемные цанги
Для удобства смены инструмента применяются быстросъемные цанги. Со станком в комплекте поставляется 5 цанг.
- Система настройки глубины сверления.
Устройство предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
- Упоры позиционирования линеек.
Массивные стальные упоры боковых линеек, благодаря своей литой конструкции обеспечивают точное и надежное позиционирование линеек на станине, и максимальную параллельность относительно заготовки.
Технические характеристики:
Количество шпинделей | 21 шт |
Межцентровое расстояние шпинделей | 32 мм |
Межцентровое расстояние между первым и последним шпинделем | 640 мм |
Наклон многошпиндельной головки | 0 – 90 град. |
Макс. глубина сверления | 63 мм |
Размер рабочего стола | 890 х 405 мм |
Макс. ширина заготовки Макс. длина заготовки |
900 мм\ не ограничено |
Потребляемая эл. мощность | 1,5 кВт |
Давление пневматической системы | 6 Атм |
Габариты станка | 1100х900х1200 мм |
Вес | 360 кг |
